同層排水是什麼？規劃與設備配置要注意哪些條件？

同層排水將一戶使用的衛生設備及排水橫支管配置在該樓層，不讓這些管線穿越分戶樓板進入樓下住戶空間。它的價值在於讓檢查、維修與更新更容易從本戶安排；能否實現，仍取決於配管空間、設備選型及檢修路徑。對住宅與衛浴設計而言，這些條件適合在格局確定前一起討論。[1][4]

同層排水的三種配置方式 Three Layout Options

降板配置：把設備空間納入結構設計

降板是在規劃階段降低局部或整體浴廁樓板，讓管線容納於樓板與完成地面之間。設備空間必須配合管徑、管長、接頭及衛生器具安排，不能只套用單一深度。這類作法適合在新建時與結構一併規劃；老屋既有樓板不能任意降板，不能直接套用新建方案。[2]

架高配置：同時檢視入口與室內高度

架高方式利用原樓板上方的地板空間配管，但抬高地坪會減少室內淨高，也可能造成浴室與鄰室之間的出入口高差。比較方案時，應把門扇、淋浴區及通行路徑畫在同一張剖面，檢查使用是否順暢。考量老屋既有高度與格局的限制，大山一般不建議為改採這類配置而架高地坪、犧牲使用空間。

牆前配置：將管線與設備整合於牆側

牆前配管利用附加牆體前後的設備空間連接器具，須配合排水立管及器具出口方向。壁掛或後排水設備的支撐、管件與維修開口都占用空間，不能只按衛浴型錄的外觀尺寸配置。牆前與樓板上配管也可組合，不必把整間浴室限定為單一方式。[2]

衛浴設計順序：先確認管線，再決定器具位置 Bathroom Planning

排水系統：從立管位置檢查排水路徑 Drainage Routing

建議先標示排水立管、接管位置與可使用的設備空間，再安排馬桶、洗面盆及淋浴區。平面圖之外，還要檢查管線高程與轉折，避免器具定位完成後才發現管路無法銜接。坡度、管徑與通氣也須隨整體系統檢討，不宜各自選定後再勉強拼接。設備採購前，請設計與施工團隊共同確認排水口方向、安裝空間及可替換的產品條件，減少日後因尺寸不合而重作。

防水、存水彎與維修各自核對

配管位置改變，並不等於滲漏風險消失。防水層、穿越處及接頭仍需協調；地板下不易察覺的積水也要有處理思考。存水彎的水封是防臭的重要環節，採個別或集合式配置須整體設計，不能把增加存水彎當成加倍防臭的方法。[2]

建議在施工前列出防水與管路各自的檢查項目，分別留存施工照片及測試紀錄。浴室地面沒有積水，不能單憑這一點判斷藏在地板或牆內的所有接頭都已檢查完畢。

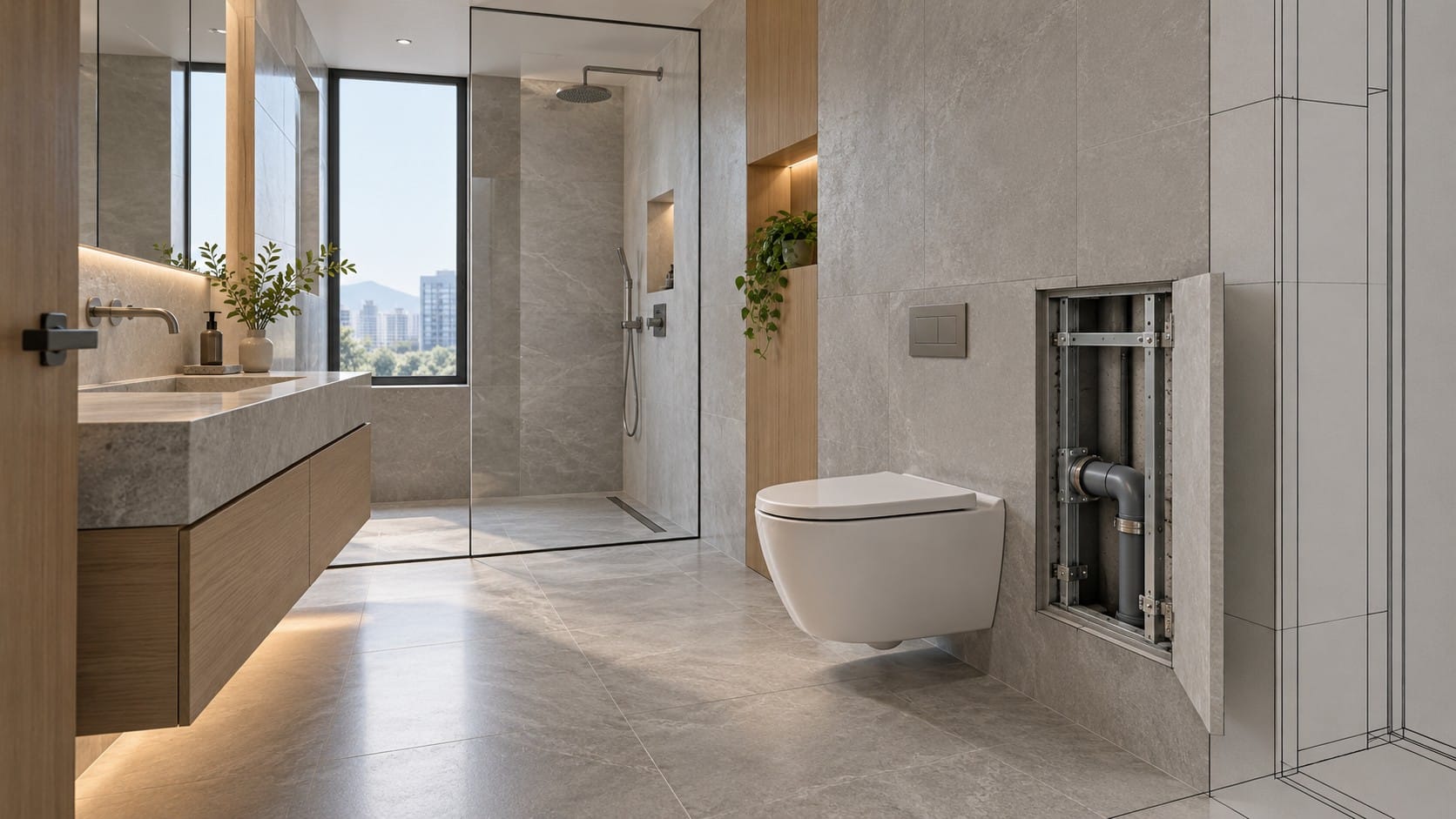

設備維修：從「能打開」進一步檢查「能處理」 Access for Inspection and Repair

研究將初期工程與後續更新維護一起比較，提示設計者把管線生命週期納入方案評估；個別研究的成本結果，不能直接當成每戶住宅的報價或節省保證。[1]

比較方案時，建議請團隊示範堵塞、接頭滲漏與設備更換三種情境：從哪裡檢查、需要拆哪些面材、工具是否進得去、處理後如何復原。檢修孔若被固定櫃體或設備擋住，就算圖上有畫，也未必能使用。

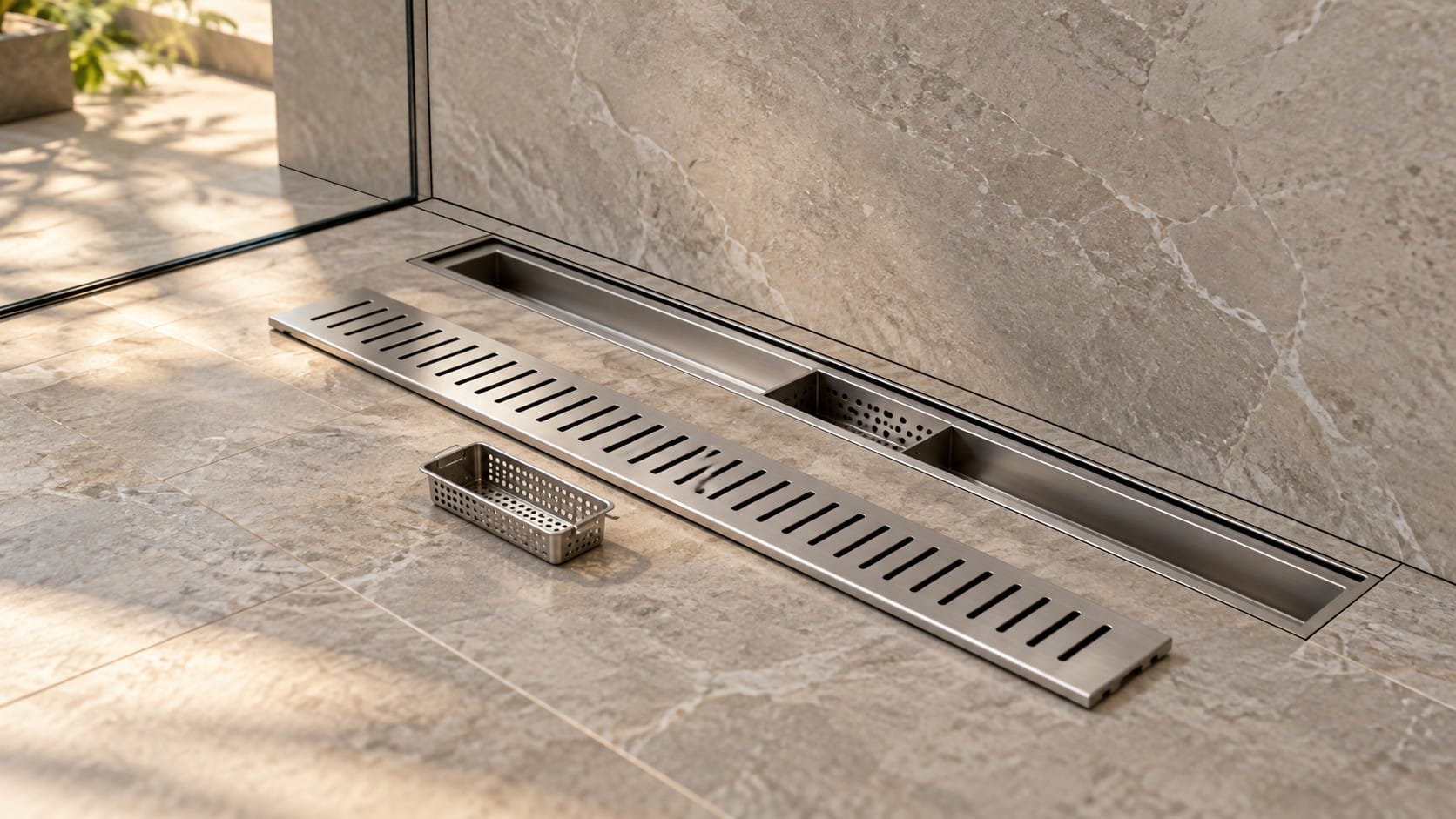

淋浴排水設備可再比較濾網、集髮器與上蓋是否容易拆洗，以及排水能力是否配合用水設備；這些都是日常維護的實際條件。[3] 至於噪音表現，應要求所選系統提供對應資料，不能僅憑「管線在本層」就宣稱完全安靜。

常見問題

新建住宅都必須採用嗎？

不能如此概括。營建署112年2月15日解釋函說明，建築技術規則建築設備編第29條之1規範的是採用此系統時的敷設方式，並未要求各類新建建築物一律採用。個案仍須另核對適用條件。[4]

老屋適合改採這類配置嗎？

一般不建議。老屋改採這類配置，往往需要抬高地坪，影響室內淨高及出入口高差；既有樓板也不能任意降板。大山建議優先改善原有排水與防水，避免為了改管犧牲使用空間。這是基於空間與施工條件的規劃立場，不代表所有老屋在技術上都無法改造。

採用後就不會漏水，也不用和鄰居協調嗎？

不宜如此保證。配置可減少本戶支管維修涉及樓下空間的情況，但防水與接頭品質仍需檢查；若問題牽涉共同立管或其他共用部分，仍要依實際位置與管理安排處理，不能只用系統名稱判定責任。

資料來源與延伸閱讀

[1] Liao等：集合住宅浴室配管與生命週期研究。
[2] 國土署衛生設備配置技術文件。
[3] Geberit淋浴排水設備清潔與選型說明。
[4] 營建署112年2月15日解釋函。
